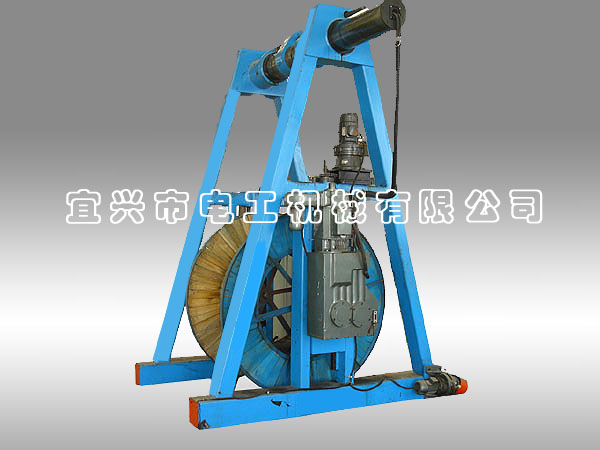

ALF3150龍門行走式放線機技術參數
一、設備用途：
ALF3150龍門行走式放線機是線纜生產專用設備，主要用于電纜的放線。本機用安裝在立柱上的兩個主軸（頂尖）裝卸線盤，為無軸式裝卸，不使用吊車，且能在線架兩側裝卸線盤。龍門地軌行走式、上置套管式結構，機架為矩形管焊接而成，呈“A”型結構，具有結構穩定，承載能力強的特點，外觀整齊、漂亮。升降導軌為高強度滾動導軌副（直線導軌副），收線變速箱采用硬齒面齒輪箱，傳動力矩大，噪音小。整機機械強度高、剛性好、結構緊湊、噪音低、運行平穩、外表美觀、能與整條生產線同步運轉。
二、設備主要技術參數：
1、適用線盤規格： PN1600～PN3150
2、適用線盤寬度： 1180-2300mm
3、適用線纜外徑： ≤Φ160
4、放線張力控制： 機械式張力調節（可由客戶定制）
5、升降范圍： 750-1700
6、頂尖距離： 970-2400
7、裝盤重量： ≤20T
8、升降電機及減速機型號： BLY11-35-2.2 & Y100L1-4-2.2Kw
9、夾緊電機及減速機型號：BLY10-17-1.5 & Y90L-4-1.5Kw
10、行走電機及減速機型號：BWED131-35×11-2.2
Y100L1-4-2.2Kw
11、外形尺寸： 2750×2730×3800
ALSP3150龍門行走式收排線機技術參數
一、設備用途：
ALSP3150龍門行走式收排線機是線纜生產專用設備，主要用于電纜的收排線。本機用安裝在立柱上的兩個主軸（頂尖）裝卸線盤，為無軸式裝卸，不使用吊車，且能在線架兩側裝卸線盤。龍門地軌行走式、上置套管式結構，機架為矩形管焊接而成，呈“A”型結構，具有結構穩定，承載能力強的特點，外觀整齊、漂亮。升降導軌為高強度滾動導軌副（直線導軌副），收線變速箱采用硬齒面齒輪箱，傳動力矩大，噪音小。整機機械強度高、剛性好、結構緊湊、噪音低、運行平穩、外表美觀、能與整條生產線同步運轉。
二、設備主要技術參數：
1、適用線盤規格： PN1600～PN3150
2、適用線盤寬度： 1180-2300mm
3、適用線纜外徑： ≤Φ160
4、收線主電機： 變頻電機YVP160L-11kW/6（可定制）
5、升降范圍： 750-1700
6、頂尖距離： 970-2400
7、裝盤重量： ≤20T
8、升降電機及減速機型號： BLY11-35-2.2 & Y100L1-4-2.2Kw
9、夾緊電機及減速機型號：BLY10-17-1.5 & Y90L-4-1.5Kw
10、行走電機及減速機型號：BWED131-35×11-2.2
Y100L1-4-2.2Kw
11、收線速度： ≤50mm/min
12、外形尺寸： 2750×2730×3800
|
