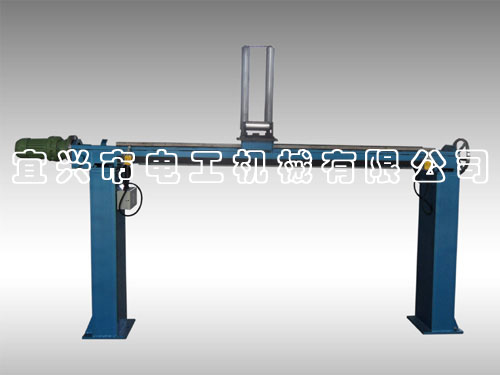

一、主要用途及特點：
本機系參照美、德等國家的標準制定技術參數，并根據我國現有設備特點及元器件的可靠性情況進行綜合設計的。具有獨立控制單元，自成系統，可與其他線纜設備配套使用，廣泛用于光纜制造設備、連續壓鉛機、絞線機、擠出機、成纜機、裝機等電線設備，作配套收排線用。
1、本機上、下線盤不需要起重設備，不需要穿軸，迅速簡便，結構輕巧，操作簡單，兩立柱移動采用導軌式，維修方便。
2、φ1250、φ1600另有端軸式收排防機，線盤頂緊采用絲桿壓緊。
3、WTSF無軸式收排放機的排線部分可分光桿排線和絲桿排線，可根據用戶要求配套選用。
4、2000年本廠引進國外先進技術，自行研制開發生產的WTSFφ1600、φ2000、φ2500無軸式、主動收、放線機具有自動化程度高，性能穩定，操作方便等特點。已批量投放市場，深受用戶歡迎。
二、技術參數：
|
型 號 |
線盤規格 mm |
收線轉速 r/min |
適用纜外徑 mm |
升降電機 |
排線電機 |
承載量 T |
|
WTSF-φ1250 |
φ800-1250 |
3-65 |
5-25 |
Y90L1-4 1.5KW |
JLJ132-4/6 |
4 |
|
WTSF-φ1600 |
φ1000-1600 |
7-45 |
7-35 |
Y90L1-4 1.5KW |
JLJ132-4/6 |
6 |
|
WTSF-φ2000 |
φ1000-2000 |
2.6-49 |
≤50 |
Y90L1-4 1.5KW |
JLJ132-4/6 |
8 |
|
WTSF-φ2500 |
φ1200-2500 |
0-24 |
≤100 |
Y90S-4 1.1KW |
JLJ160-6/4 |
10 |
|
WTSF-φ3150 |
φ2000-3150 |
0.77-14.4 |
≤100 |
2.2KW |
A1-7134
0.55KW |
15 |
|
WTSF-φ3600 |
φ2500-3500 |
2-13 |
≤120 |
BLD12-35-1.5 |
A1-7134
0.55KW |
18 | |
